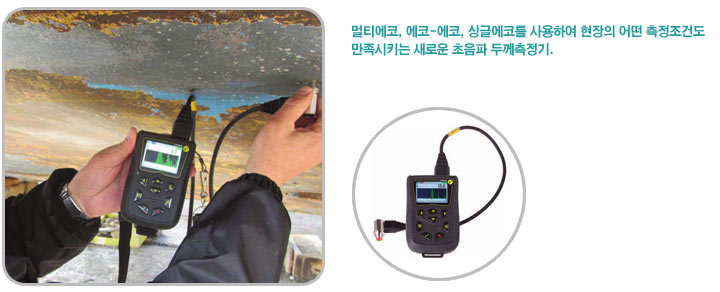

새로운 시그너스 6 플러스 초음파 두께측정기

새로운 시그너스 6 플러스 초음파 두께측정기는 작고 튼튼하면서도 정밀 합니다. 가혹한 환경에서도 견딜 수 있게 디자인되었으며 사용이 간단한 키패드를 사용하며, 모든 조명조건하에서도 잘 볼 수 있는 밝은 OLED 화면에 화면이 회전하므로 어느 위치에서든 쉽게 볼 수 있습니다. 이중 사출금형의 외부케이스는 부드러우면서도 내구성이 뛰어난 TPE 표면으로 손에 쥐기가 편안하고 내구성도 탁월합니다.
내부의 케이스는 외부환경에 대해 내부PCB기판을 완벽하게 실링하여 보호하는 구조로 되어 있습니다.
시그너스 6 플러스는 멀티에코 싱글크리스탈 프로브 기술로 페인트나 코팅 제거 없이 금속두께만을 측정하여 보여 주므로 시간과 비용을 획기적 으로 줄일 수 있습니다. 또한, 얇은 페인트를 칠한 철판이면서 뒷면이 부식이 심하거나 파인 경우 에코-에코측정을 하고, 페인트나 녹이 없는 금속이면서 전면부식이나 뒷면부식이 심하거나 주물 플라스틱, 합금의 경우 싱글에코로 측정합니다.

특징

페인트나 코팅의 제거 없이 정밀하고 신뢰성있는 멀티에코측정.
싱글에코와 에코-에코측정모드로 다양한 측정용도에 맞게 측정가능.
독특한 이중화면인 LCD화면과 OLED화면이 있어 핸즈프리로 작업이 가능합니다.
A스캔과 B스캔 화면표시.
고온용 프로브(옵션).
종합적인 데이터 로깅 능력
블루투스 연결
시각 및 진동알람으로 최소/최대 측정한계기능.
아주 튼튼한 외부케이스로 충격이나 파손에 대해 미육군개발시험규격에 따라 제작.
IP67과 미육군개발시험규격에 따라 제작.
Deep coat모드에서는 페인트나 코팅을 최대 20mm까지 제거없이 측정.
멀티에코측정에서 두께측정을 도와 주는 에코강도표시 바 제공.
싱글에코측정시와 에코-에코측정시 측정안정표시(MSI)기능.
TPE재질로 둘러 싼 외부케이스
버튼은 10만번 누름테스트 통과.
내부에서 베터리액이 흘러도 기판을 보호하는 구조.
싱글 프로브와 트윈프로브 자동인지기능.

다양한 측정 모드

멀티에코(Multi-echo) : 멀티에코는 3개의 반사에코를 측정하여 코팅을 제외하고 남아 있는 금속의 두께를 측정 하는 방식으로 Single Crystal probe를 사용합니다. 측정시 3개의 반사에코를 사용하여 에러를 체크하고 반복적이고 신뢰할 수 있는 측정치를 제공합니다. 금속의 두께가 선박의 안전에 아주 중요한 요소이므로 선급 (선박검사기관. ABS,BV, LR, DNV, KR)은 반드시 멀티에코 측정기 사용을 요구합니다.
에코-에코(Echo-Echo) : 에코-에코는 2개의 반사에코를 사용하여 1mm까지의 페인트나 코팅의 두께를 무시 하고 남아 있는 금속의 두께를 측정하는 방식으로 Twin crystal probe를 사용합니다. 뒷면에 녹이 슬어 있거나 부식으로 파인 철판의 두께측정에 적합합니다.
싱글에코(Single-Echo) : 1개의 반사에코를 사용하여 측정하는 방법으로 페인트나 코팅이 없는 금속의 두께 측정시 사용됩니다. 또한, 뒷면의 부식이 심하거나 부식으로 전면판이 움푹 패여 있을 경우 측정하기에 이상적 입니다. 고감쇠물질 예를 들면 주조금속, 플라스틱, 복합재료의 두께측정시 사용됩니다.

MSI(measurement Stability Indicator- 측정이 잘 되도록 안내 하는 기능)

이 똑똑한 에코샘플링기술은 에코-에코 및 싱글에코 측정시 측정자가 안정적이고 정확한 측정을 하기 위해 제공 되는 기능입니다. 처음에 빨간색으로 측정치가 나타나다 제대로 측정이 되면 진동알람과 함께 녹색으로 바뀌면서 측정치를 제공해 줍니다.

데이터 로깅

종합적인 데이터 로깅 능력
기록당 5,000 측정포인터.
로깅에 대해 3가지 옵션: Linear, Grid, Templates.
측정포인터에 대해 8자까지 사용자인식코멘트 입력가능.
Radial measurement points
기록은 USB나 블루투스로 쉽게 보낼 수 있음.
데이터는 Cyglink소프트웨어로 업로드됩니다.

CYGLINK소프트웨어

Cyglink소프트웨어는 Cygnus 6 플러스의 데이터를 컴퓨터로 보낼 때 사용합니다. 데이터로 보내진 정보는 분석, 보관, 보고서용으로 사용 되고 .csv파일로 보내질수 있습니다.

시그너스 6 플러스의 프로브(탐촉자)와 케이블

스테인레스 스틸 INOX Twin Crystal(트윈크리스탈) 프로브
에코-에코와 싱글에코 측정시 사용되며 뒷면 부식이 심하거나 부식으로 파여진 재질의 측정시 사용됩니다(그림 T5B probe & T7A probe).
스테인레스 스틸 INOX Single crystal(싱글크리스탈) 프로브
멀티에코 측정시 사용되며 제로조정이 필요 없고 직선성의 정밀도를 가지고 있으며, 일반적인 두께측정이나 파이프 두께측정에 사용되며 프로브(탐촉자)에 멤브레인보호막이 있고 막을 교체 할 수 있어 탐촉자(프로브)를 오랫동안 사용이 가능합니다(S2C, S3C, S5C Probes).
고온용 Twin crystal probe(프로브)
에코-에코나 싱글에코모드에서 고온프로브는 정유산업의 열파이프, 공장스팀파이프,화학공장의 고온용 파이프 두께측정시 이상적입니다.
